前言
逼近多边形是某个图像轮廓的高度近似，而凸包的提出是为了简化逼近多边形的。其实，凸包跟逼近多边形很像，只不过它是物体最外层的“凸”多边形。
简单的概括，凸包是指完全包含原有轮廓，并且仅由轮廓上的点所构成的多边形。凸包的特点是每一处都是凸的，即在凸包内连接任意两点的直线都在凸包的内部，并且任意连续3个点的内角小于180度。
在OpenCV中，它给我们提供cv2.convexHull()来获取轮廓的凸包。其完整定义如下：
def convexHull(points, hull=None, clockwise=None, returnPoints=None):
points：轮廓
hull：返回值，为凸包角点。可以理解为多边形的点坐标，或索引。
clockwise：布尔类型，为True时，凸包角点将按顺时针方向排列；为False时，为逆时针。
returnPoints：布尔类型，默认值True，函数返回凸包角点的x/y坐标；为False时，函数返回轮廓中凸包角点的索引。
获取凸包角点
既然，我们已经了解了凸包的作用，并且理解了OpenCV提供的函数。下面，我们随便选取一张图，获取凸包角点。具体代码如下所示：
import cv2
img = cv2.imread("24.jpg")
cv2.imshow("img", img)
# 转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
hull=cv2.convexHull(contours[0])
print(hull)
这里，我们随便获取了一张图像，并获取其凸包的角点。运行之后，角点坐标如下：
如果修改参数returnPoints为False，会返回对应的6个索引值。
这里我们再添加一行代码就可以绘制凸包多边形了，具体添加的代码如下：
#获取hull之后
cv2.polylines(img, [hull], True, (0, 255, 0), 2)
cv2.imshow("img1", img)

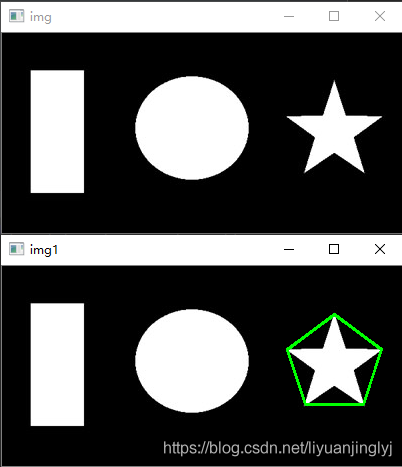

运行之后，效果如下所示：
凸缺陷
凸包与轮廓之间的部分我们称之为凸缺陷。在OpenCV中使用函数cv2.convexityDefects()获取凸缺陷，其完整定义如下：
def convexityDefects(contour, convexhull, convexityDefects=None):
contour：轮廓
convexhull：凸包
convexityDefects：返回值，为凸缺陷点集。它是一个数组，返回的指包括[起点，终点，轮廓上的距离凸包最远点，最远点到凸包的近似距离]
特别注意，用该函数计算凸缺陷之前，我们需要使用函数cv2.convexHull()获取凸包，但其参数returnPoints必须为False。
下面，我们来使用该函数计算上图的凸缺陷。代码如下：
import cv2
img = cv2.imread("24.jpg")
cv2.imshow("img", img)
# 转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
contours, hierarchy = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)
hull = cv2.convexHull(contours[0], returnPoints=False)
defects = cv2.convexityDefects(contours[0], hull)
print(defects)
for i in range(defects.shape[0]):
s, e, f, d = defects[i, 0]
start = tuple(contours[0][s][0])
end = tuple(contours[0][e][0])
far = tuple(contours[0][f][0])
cv2.line(img, start, end, [0, 255, 0], 2)
cv2.circle(img, far, 5, [0, 0, 255], -1)
cv2.imshow("img1", img)
cv2.waitKey()
cv2.destroyAllWindows()
运行之后，效果如下：
如上图所示，我们用点标记出来的凸缺陷，可以看到五角星的每个凹肩都是凸缺陷。
最后可以扩展以下，其中OpenCV提供函数cv2.isContourConvex()来判断轮廓是否是凸形的。同时，也提供了cv2.pointPolygonTest()函数来计算点到多边形（轮廓）的最短距离，也就是垂线距离，这个计算由称为点和多边形的关系测试。感兴趣的读者可以自己实验这两个方函数。
简单例子 手势图片
接下来，我们将介绍一张稍微难一点的图片——手势图片（finger.jpg），如下所示：
我们将会来寻找这个手势的凸包。基本的处理思路还是和之前的一致，只是要在二值化以及凸包点集集合的大小上做一些处理，取二值化的阈值为235，凸包点集中的点个数大于5，完整的Python代码如下：
import cv2
# 读取图片并转至灰度模式
imagepath = 'F://finger.jpg'
img = cv2.imread(imagepath, 1)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 二值化，取阈值为235
ret, thresh = cv2.threshold(gray, 235, 255, cv2.THRESH_BINARY)
# 寻找图像中的轮廓
image, contours, hierarchy = cv2.findContours(thresh, 2, 1)
# 寻找物体的凸包并绘制凸包的轮廓
for cnt in contours:
hull = cv2.convexHull(cnt)
length = len(hull)
# 如果凸包点集中的点个数大于5
if length > 5:
# 绘制图像凸包的轮廓
for i in range(length):
cv2.line(img, tuple(hull[i][0]), tuple(hull[(i+1)%length][0]), (0,0,255), 2)
cv2.imshow('finger', img)
cv2.waitKey()
检测到的凸包如下图所示：
可以发现，一共检测到2个凸包，一个是整个手势外围的凸包，正好包围整个手，另一个是两个手指形成的内部的图形，类似于O的凸包，这符合我们的预期。
